安徽省亳州煤業有限公司袁店二井煤礦（以下簡稱袁店二礦）位于亳州市渦陽縣曹市鎮境內，隸屬淮北礦業集團，其中心東距宿州市約55km，東距淮北市區約76 km。袁店二礦是國家煤炭工業“十一五”規劃和安徽省“861”行動計劃重點建設工程，也是淮北礦區“煤化、鹽化一體化工程”重要支撐項目之一。

華洋通信科技股份有限公司（以下簡稱“華洋通信”）助力袁店二礦智能化礦山建設，承擔了袁店二礦綜合自動化平臺及煤流運輸控制系統升級改造兩個項目，其中，綜合自動化平臺升級包含主井提升系統，副井提升，排水系統等15套子系統集成，煤流運輸控制系統升級改造項目則主要對井下主運皮帶機集控系統進行更新改造。

袁店二礦綜合自動化平臺采用標準、開放的協議把多源異構的子系統數據聚合到管理服務器，采用先進的組態控制技術把系統集成到調度控制中心進行集中控制和數據監測。綜合自動化平臺具有設備開停，故障查詢，歷史曲線，數據分析報表等功能，實現了對煤礦生產過程的全域掌控。

袁店二礦煤流運輸控制系統，在保持原有保護控制功能的基礎上，新增了一套操作臺，并在自動化控制中心增設了上位機監控畫面，從而實現了地面遠程集中控制和數據統計分析。

1.登錄界面

系統登錄界面根據各系統特性分配專屬操作權限，確保操作規范性，有效防止誤操作。平臺運行時，用戶管理功能負責新增用戶并為其分配相應的權限。

2.系統導航

系統總導航界面清晰劃分為煤流生產、生產保障兩大模塊，全面整合并接入了各個子系統。

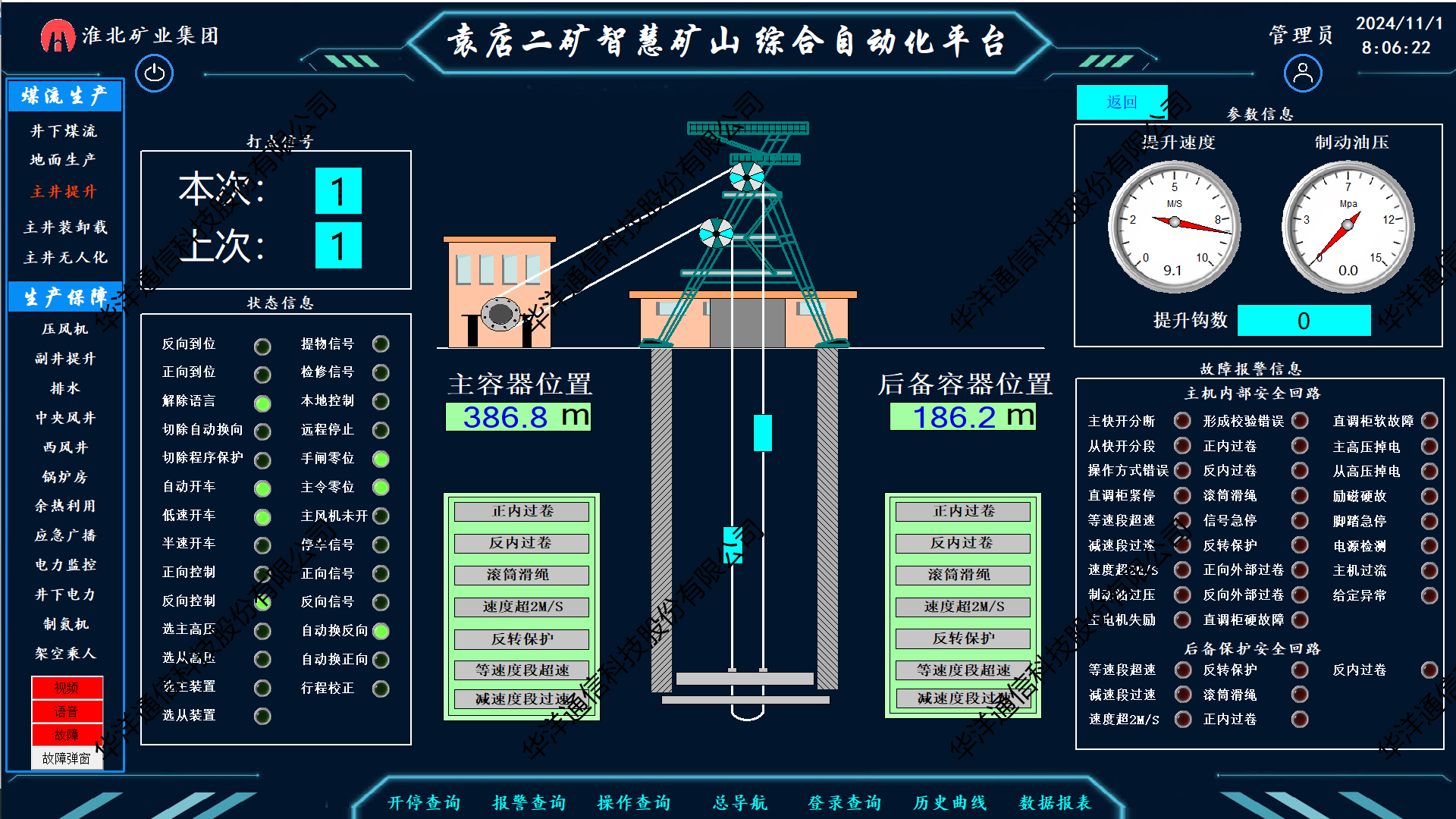

3.子系統集成界面:

展示主井的整個工藝流程、精確記錄提升勾數,遠程實現各個數據的監測，實時觀測罐籠運行位置及設備運行狀態，第一時間做出預警。

4.設備開停查詢：

可以查詢過往任意一天各個系統開停的記錄，方便領導了解每個設備開停時間。

5.數據采集：

采用標準、開放的接口協議，各系統互聯基于以太網，采用標準、開放的協議如OPC DA、OPC UA 、ModBus TCP等協議對各個子系統數據進行統一采集。

6.歷史曲線:

能夠深度挖掘設備運行期間累積的豐富數據資源，實現多層次、精細化的信息檢索能力，全面覆蓋設備啟停歷程、故障診斷記錄、運行趨勢曲線以及詳盡的報警與日志信息，為設備管理與維護提供強有力的數據支撐。

圖6袁店二礦綜合自動化平臺-歷史曲線

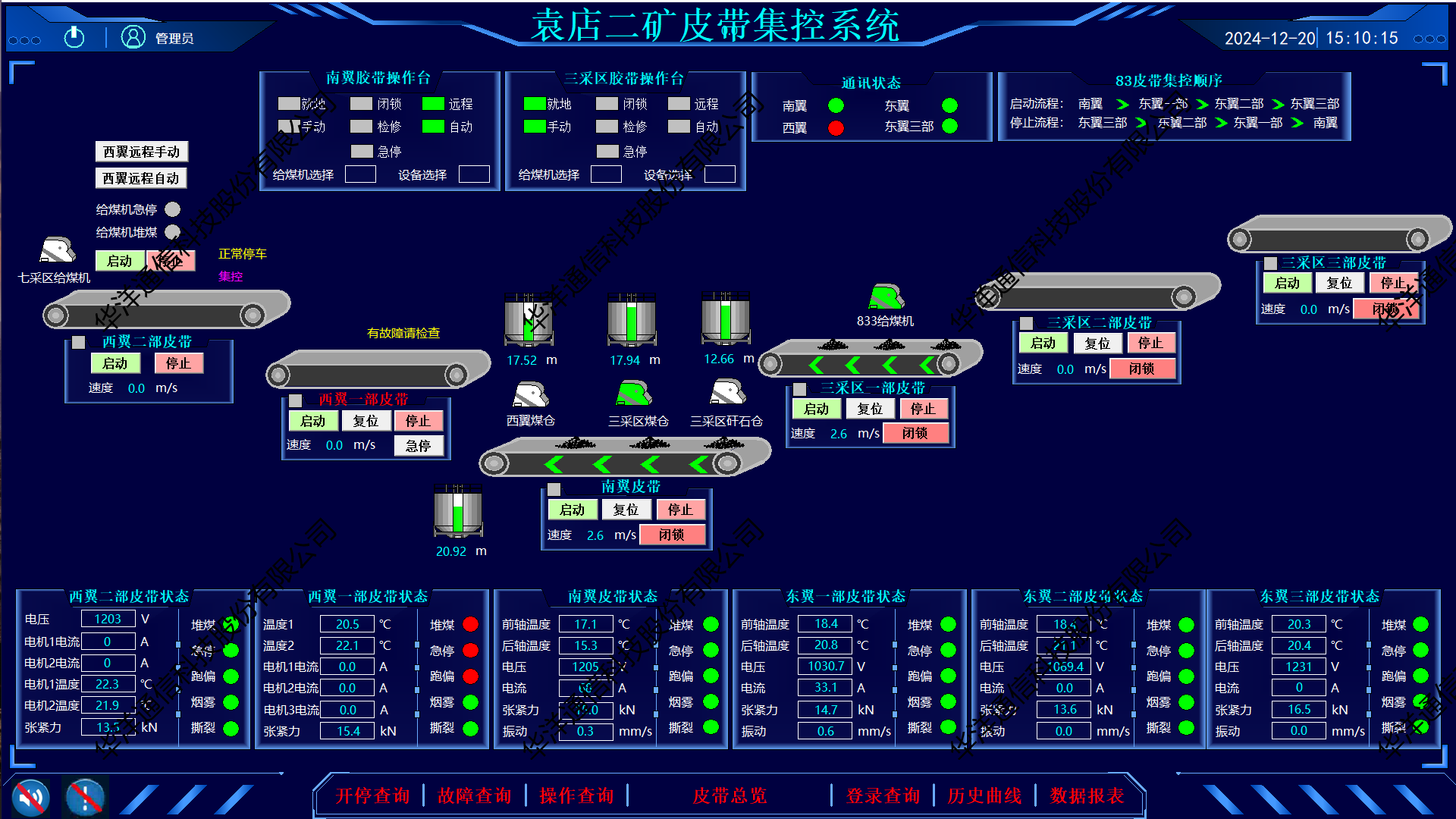

煤流運輸控制系統實現了膠帶運輸機的單機自動控制、遠程集中控制，實現無人值守作業；實現了煤倉、給煤機、帶式輸送機的聯動控制；通過礦用本安型圖像處理攝像儀實現煤量實時動態監測，具備調速模型優化，實現煤流量平衡控制；系統可以采集現場各項數據在線進行診斷與預警；通過供電數據的采集，經過后臺計算，可以得出設備運行效率；通過環境數據的采集，實現了煙霧、粉塵、 溫度等的智能監測。

綜合自動化系統和煤流運輸控制系統的升級建設，助力袁店二礦提升了礦山安全生產效率，降低了成本，提升了礦山智能管控水平。

華洋通信自成立以來，始終堅持技術創新和可持續發展，把市場難題作為創新的課題。華洋通信秉承“誠信、創新、發展”的理念，積極致力于物聯網、自動化、信息化、人工智能產品及系統研發和推廣，以一流的技術，一流的產品、一流的服務助力煤礦智能化建設。
